M系列PLC
運動控制

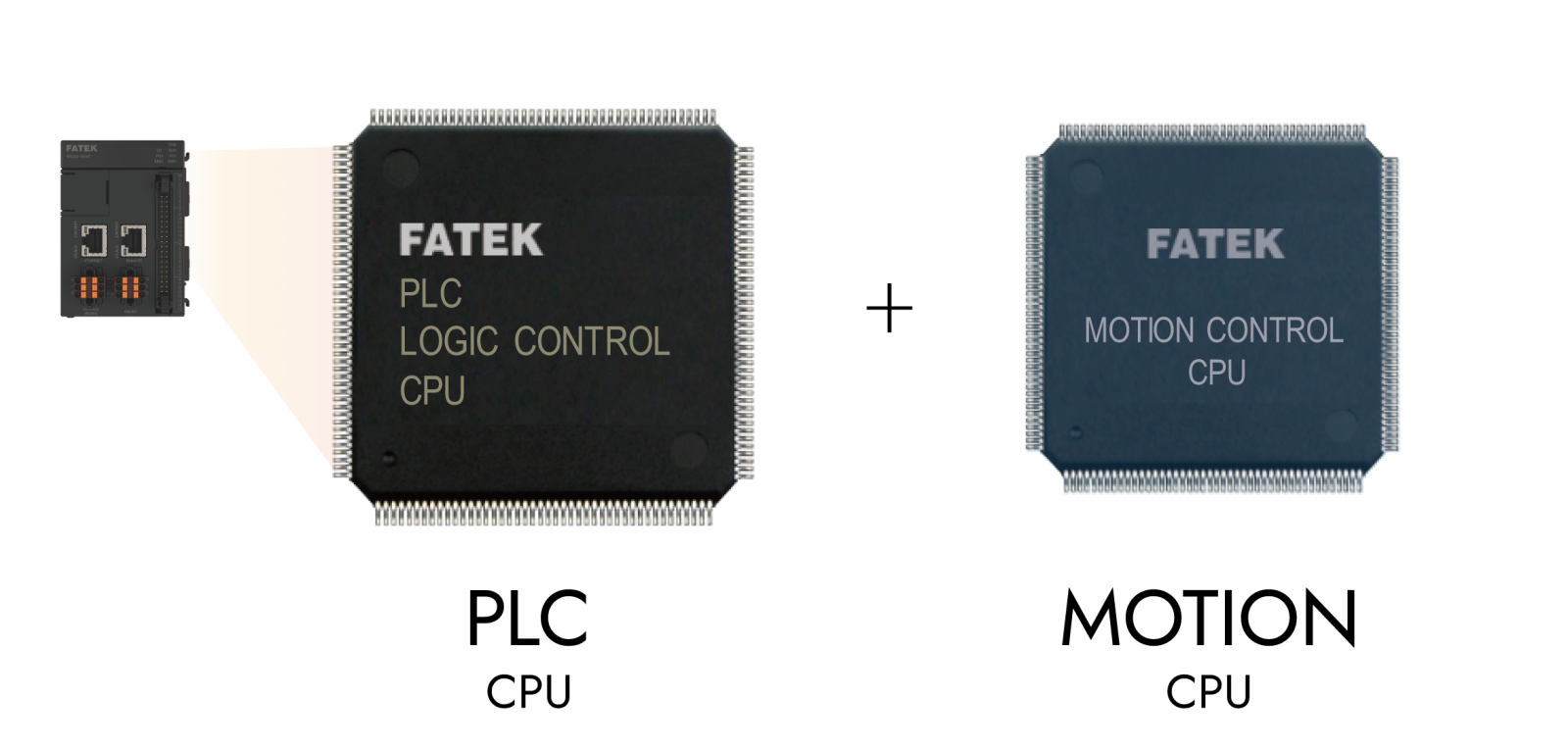

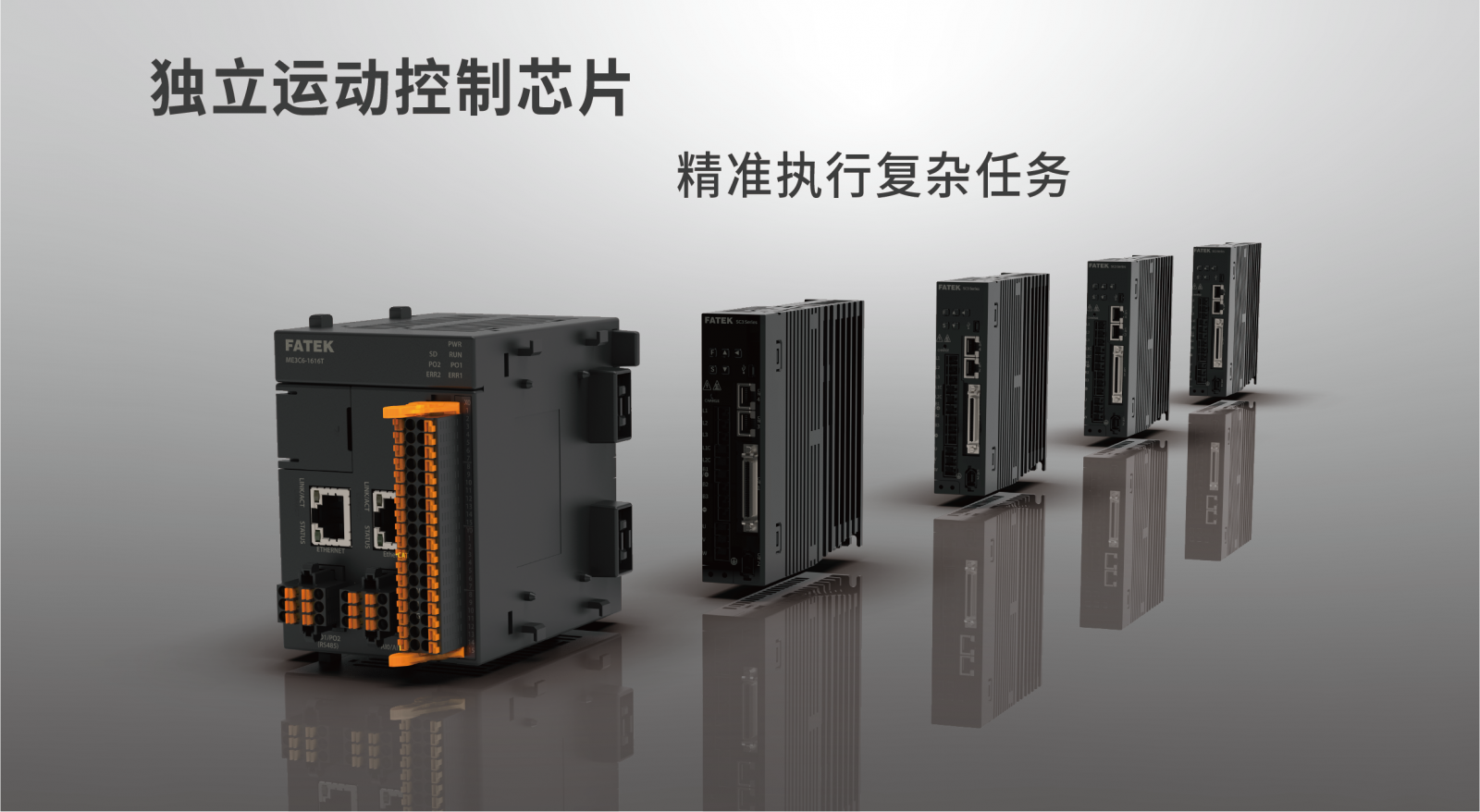

| 獨立運動控制芯片 運動控制與項目邏輯程序獨立運作 即便執行再?gòu)?fù)雜的高速及高精度運動控制需求 也不會受程序掃描周期或其他中斷任務等影響 確保達到最佳的控制精度與穩定性 |  |

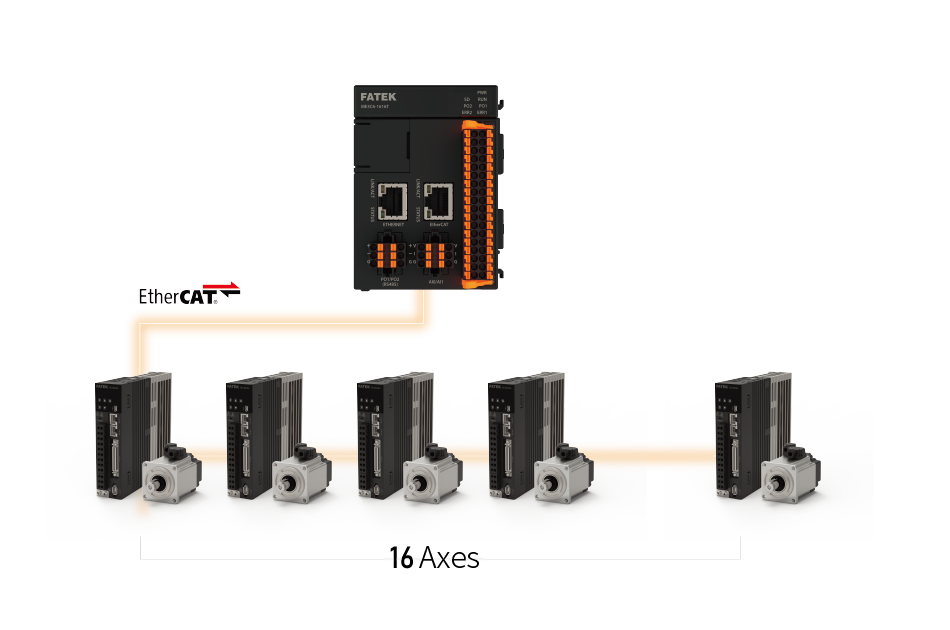

 | 16軸同動控制 無需擴充任何運動控制模塊或?qū)⒍嘀鳈C(jī)串接 即可同時控制多達16軸的伺服驅動器 進行高精度的多軸時間同步協作控制 并且各軸可再分別進行更進階的同步軸控制 | ||||
 | EtherCAT現場總線可與他牌*EtherCAT伺服無縫連接 并且支持虛擬軸功能 |  | 標準RJ-45線材 大幅提升裝配效率并同時降低維護成本 | ||

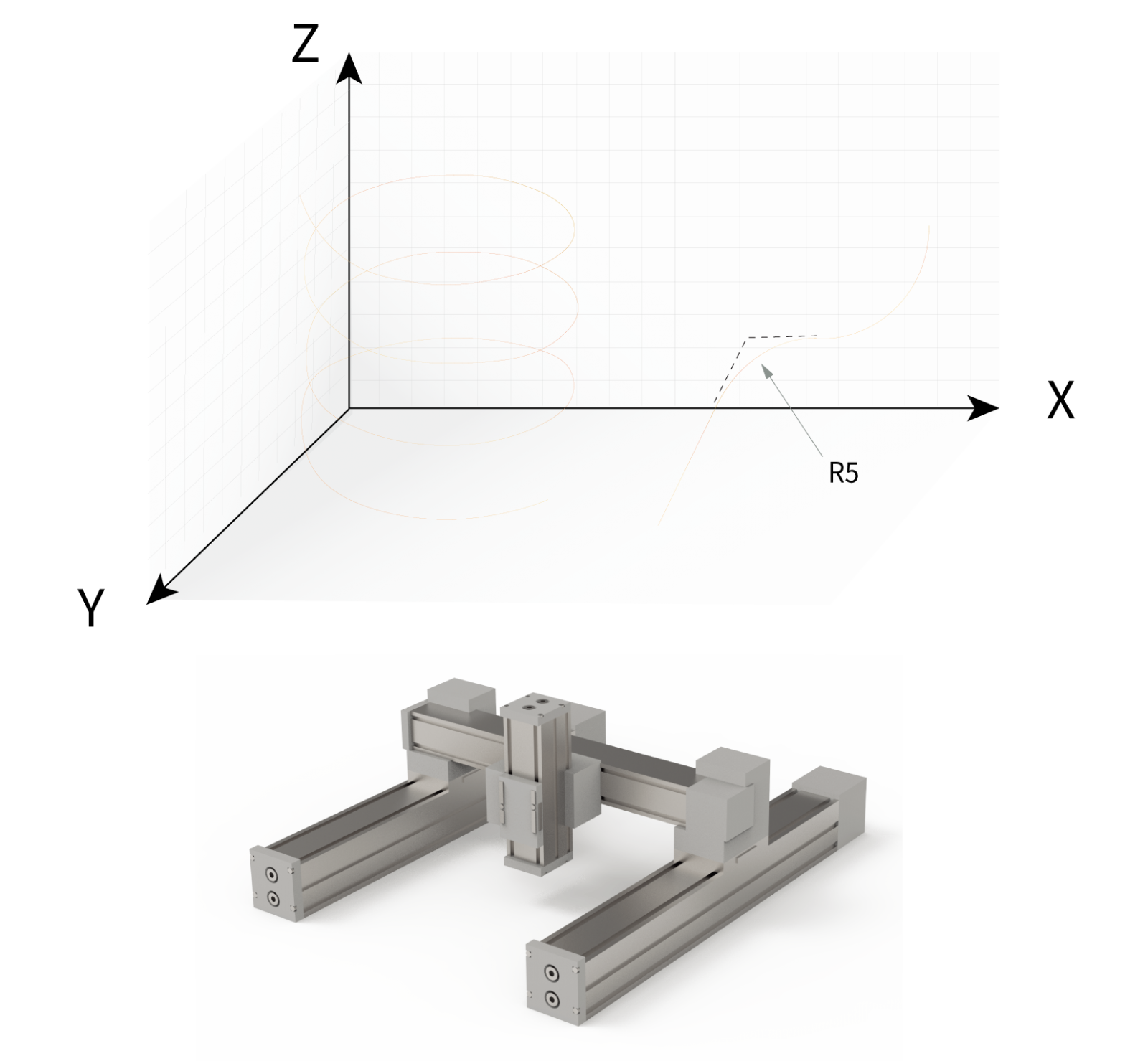

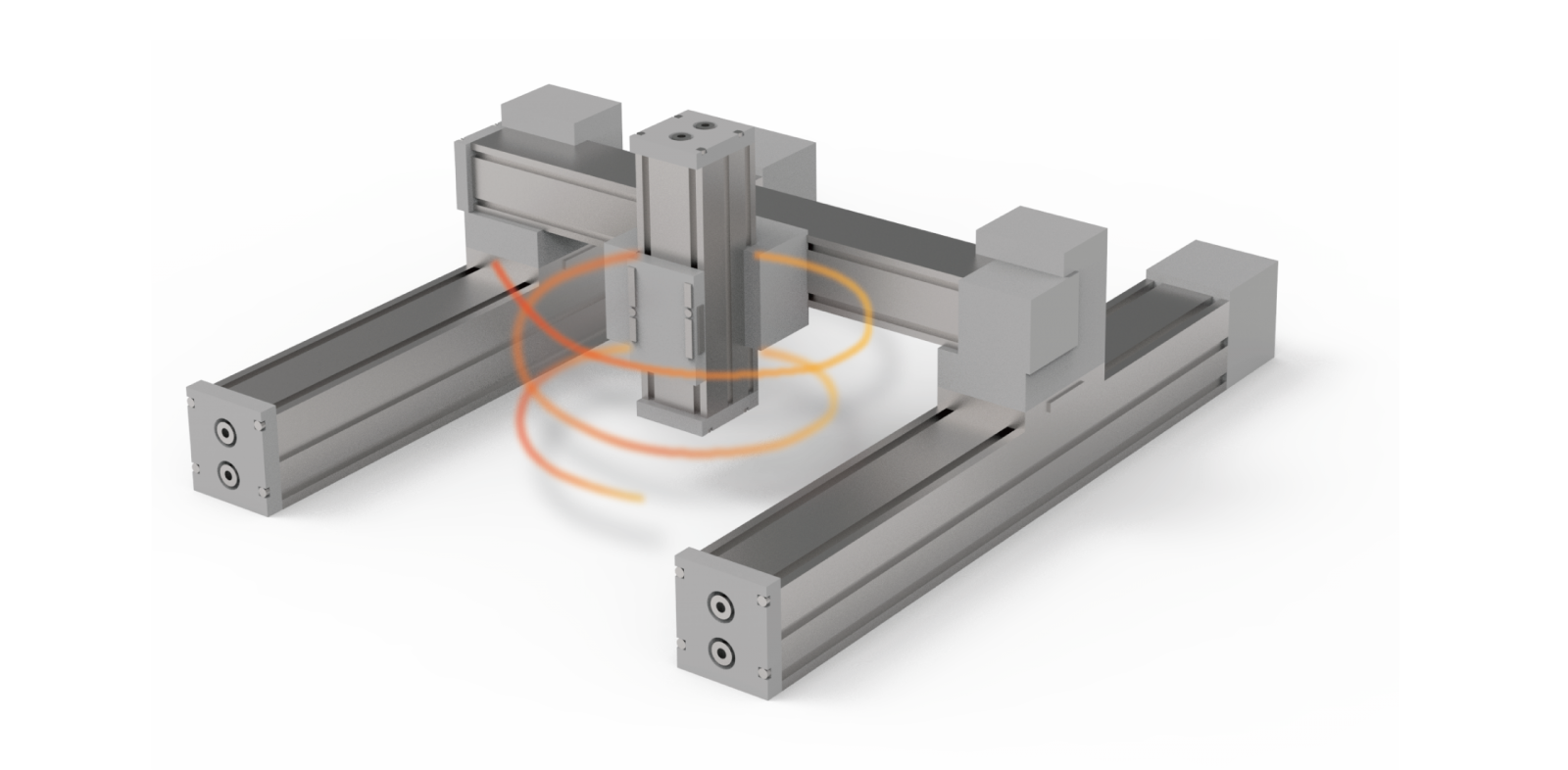

| 進階補間與控制 內建直線、圓弧、螺旋等多種補間功能 并能將兩段運動軌跡以輔助圓相互銜接 使轉換過程更平順并減少機構震動 同時亦支持中斷定長與中斷定角 |  |
 |  | |||
| 多種補間與輔助圓 | 中斷定長與中斷定角 |
| 穩定平滑的控制 于各種運動控制模式中支持S形加減速曲線 可在不降低加、減速度維持既有運行效率的前提下 減少因速度劇烈變化造成的頓挫并使運行更加平順 |  |

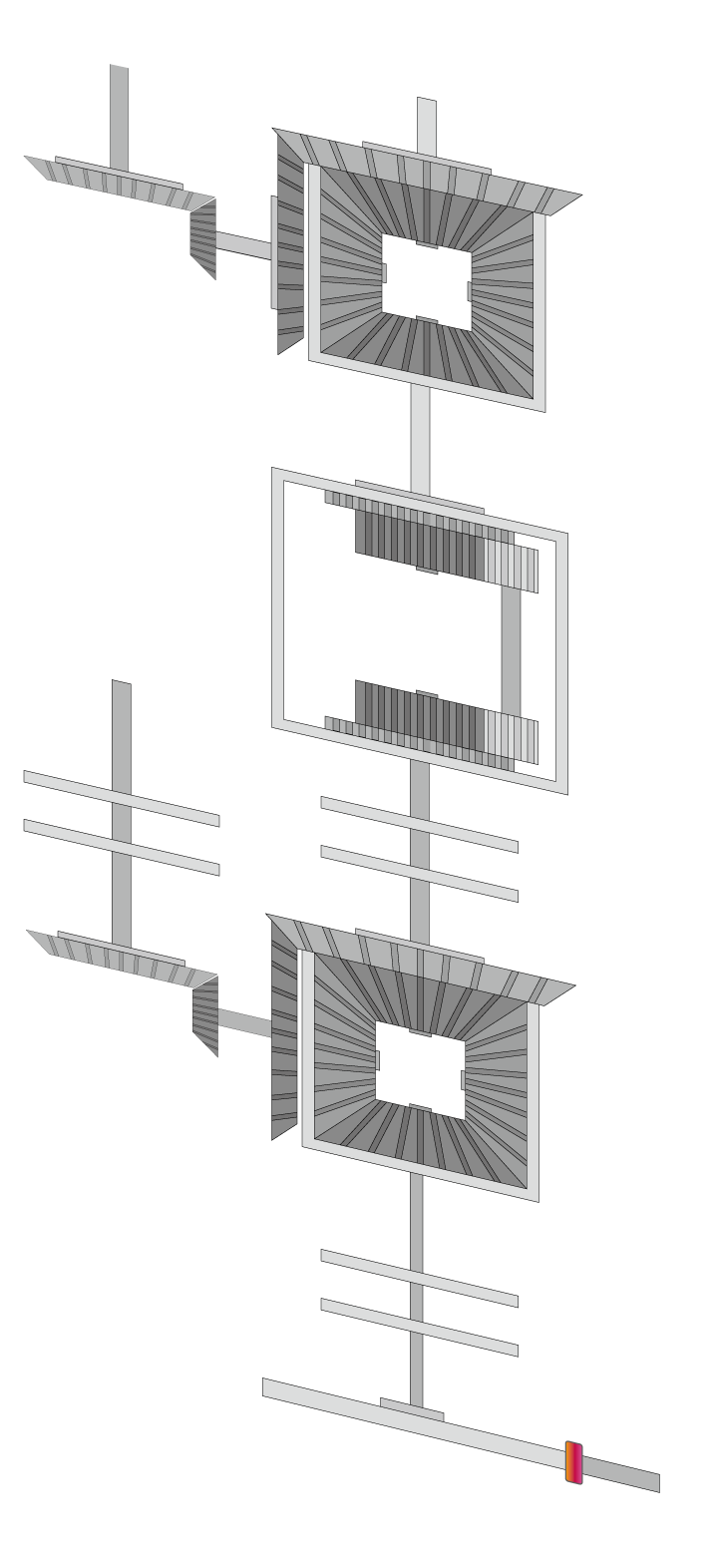

 | 同步軸控制 不需透過變速齒輪、離合器與軸等機械結構 以M PLC即可設定多軸間連動關系達成同步軸控制 降低機構及維護成本并且增加實時調整同步參數的彈性 |
| 直接于同步軸圖示上點選所欲調整的機構 即可對離合器與齒輪等功能進行細部參數調整 能快速且彈性地改變輸入與輸出軸間的連動性 |  |

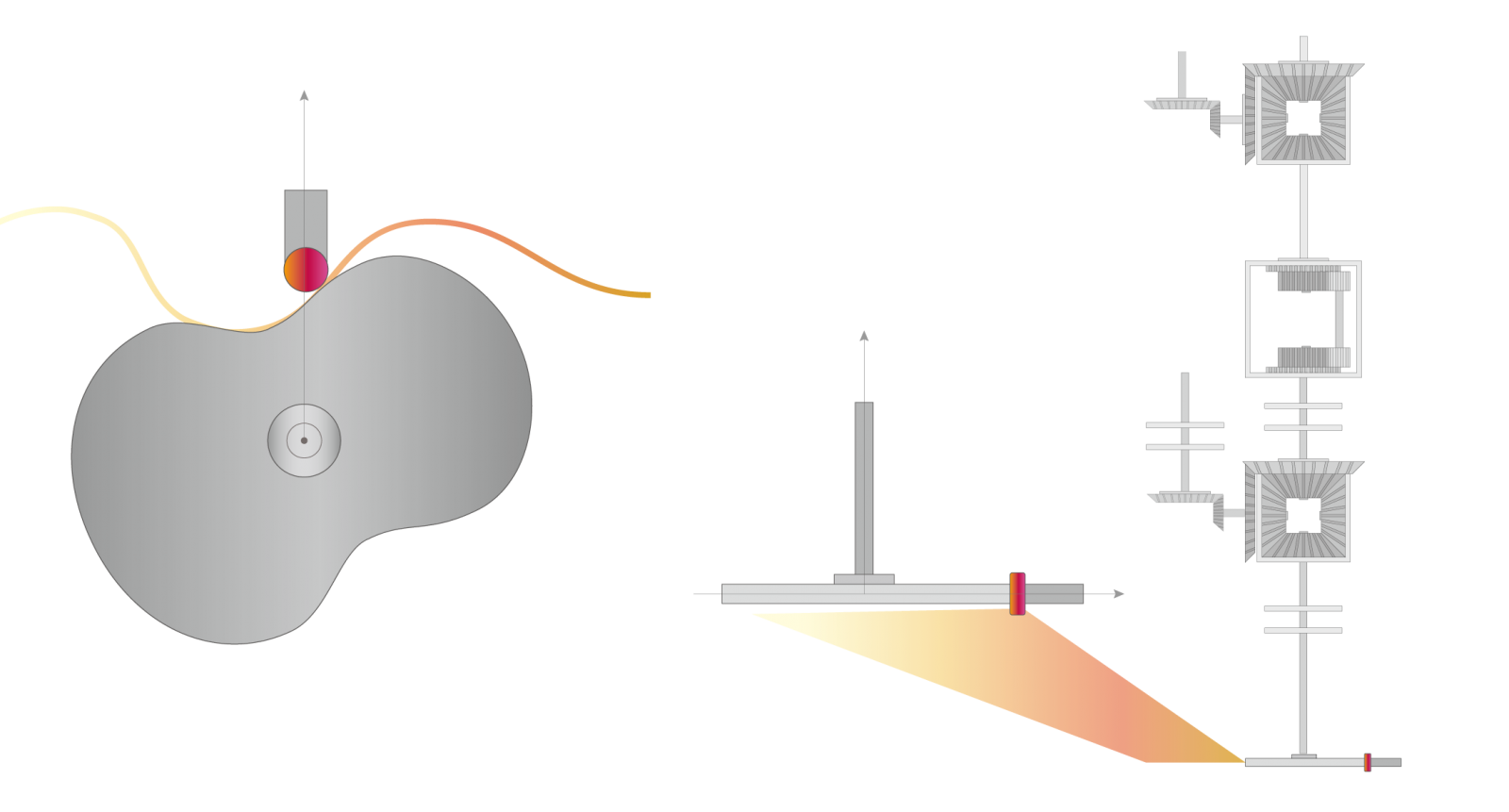

| 電子凸輪 于同步控制之輸出軸支持電子凸輪功能 不需實體凸輪機構也可達成追飛剪等動作 可輕松實現包裝、裁切等復雜機臺應用需求 |  |
 | 透過拖拉即可直觀調整凸輪行程與相位 不需繁復計算與參數設定即可完成凸輪配置 并可便捷快速地匯入與導出凸輪數據 即便不精通凸輪原理也可輕松導入凸輪應用 |

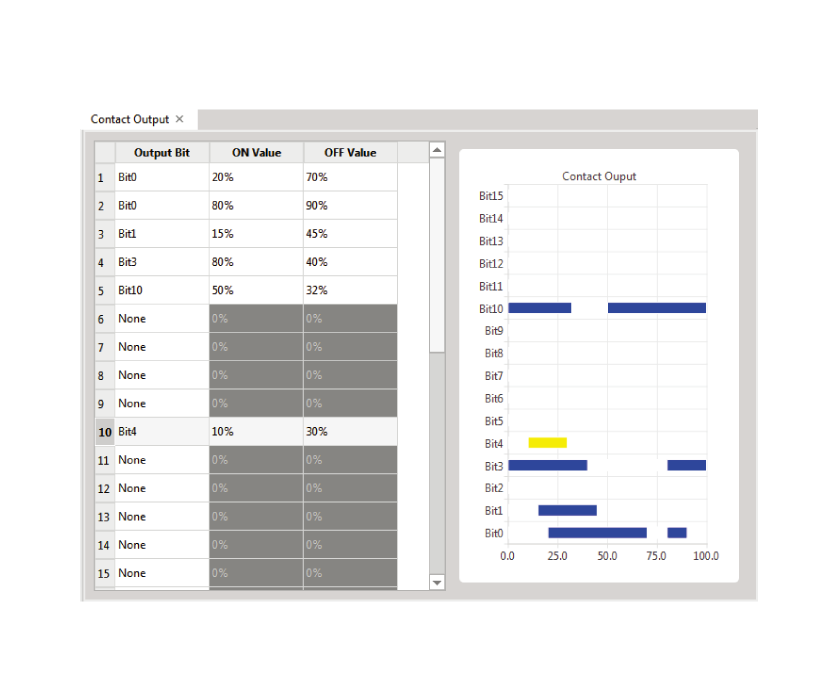

 | CAM Pro?le 內建22種凸輪曲線 透過下拉選項即可快速選擇合適曲線 可協助規劃者快速建立各種凸輪輪廓 |  | 同步接點 可設定凸輪相位對應的位開關狀態 以在特定凸輪行程區間啟動加工或協同作業 |
| 凸輪應用 | |||||||

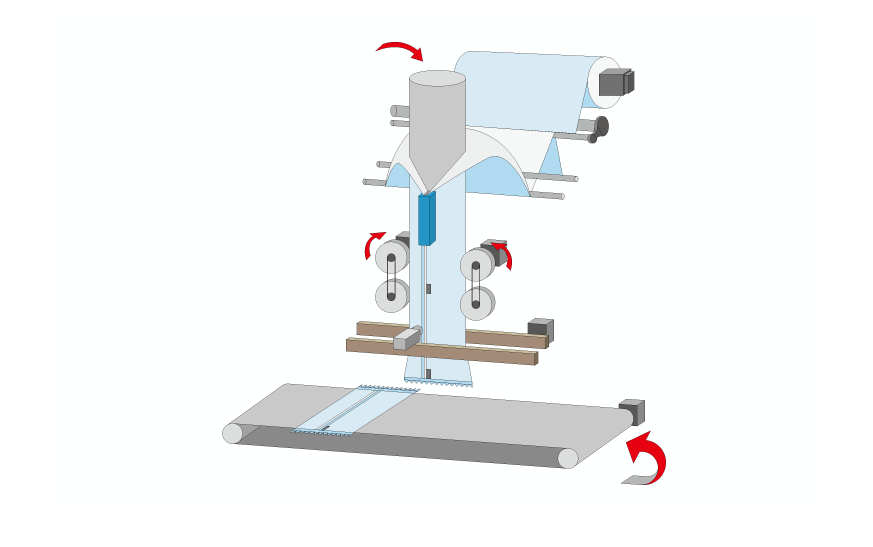

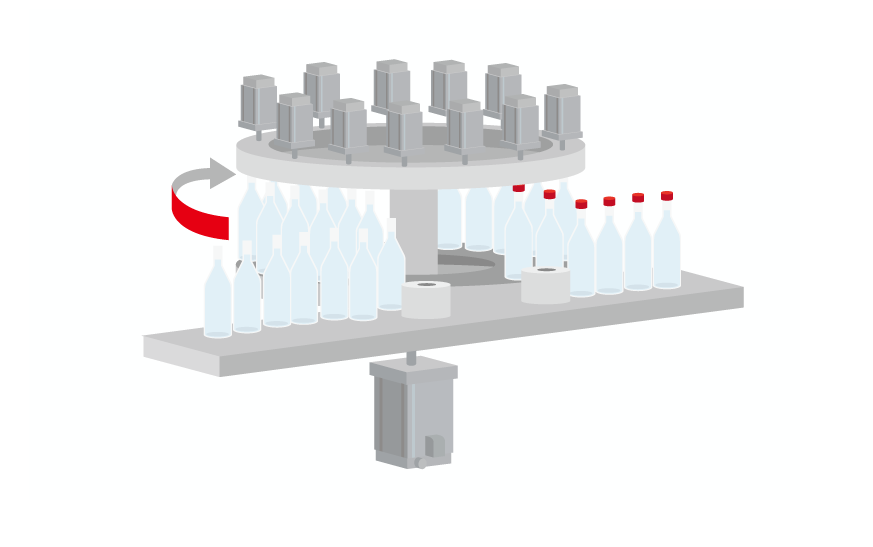

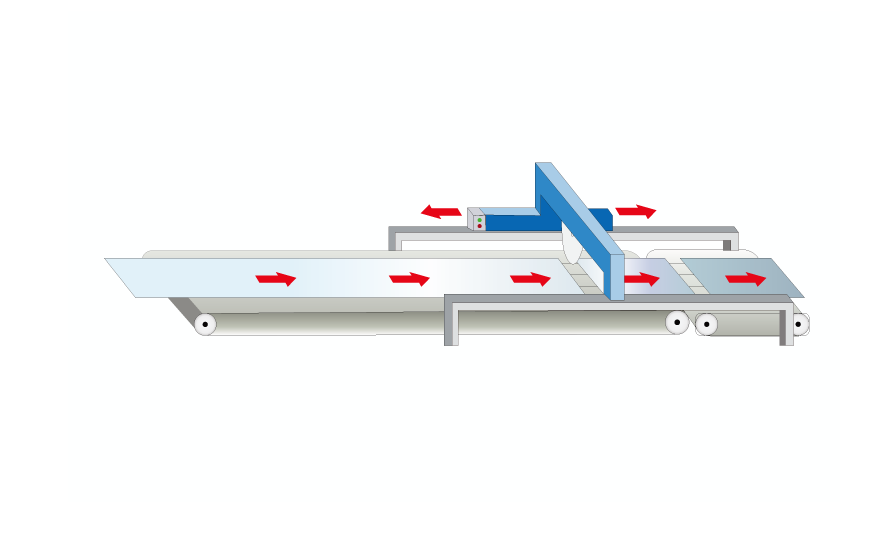

| 追飛剪應用 | 包裝機應用 | 裝瓶應用 | |||||
 |  |  | |||||
| 直觀易用的運動控制 以高度可視化的Motion Flow規劃運動控制任務 可直觀地將控制流程與需求轉換為運動控制程序 無須艱澀的程序編寫也可輕易實現復雜的運動控制 |  |
| Motion Flow |
 |
| 直觀以圖像規劃控制流程完全無須程序編寫 即便復雜的動作也能由運動功能區塊簡明定義 高度可視化讓控制流程與指令用看的即能理解 |
| 直觀表格化設置 |
 |
| 直觀以圖像規劃控制流程完全無須程序編寫 即便復雜的動作也能由運動功能區塊簡明定義 高度可視化讓控制流程與指令用看的即能理解 |

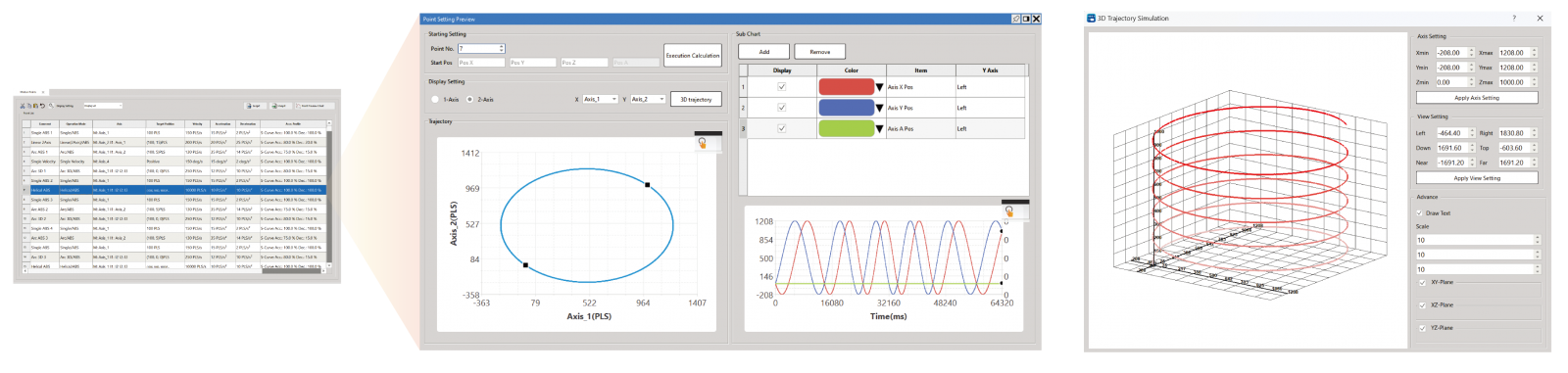

| 參數軌跡模擬 |
 |
| 對運動點表中之運動設定進行模擬并繪出數值與軌跡 可自行勾選并同時顯示如位置、速度與加速度等數值 無須運行機臺即可快速驗證運動設定之參數是否正確 |

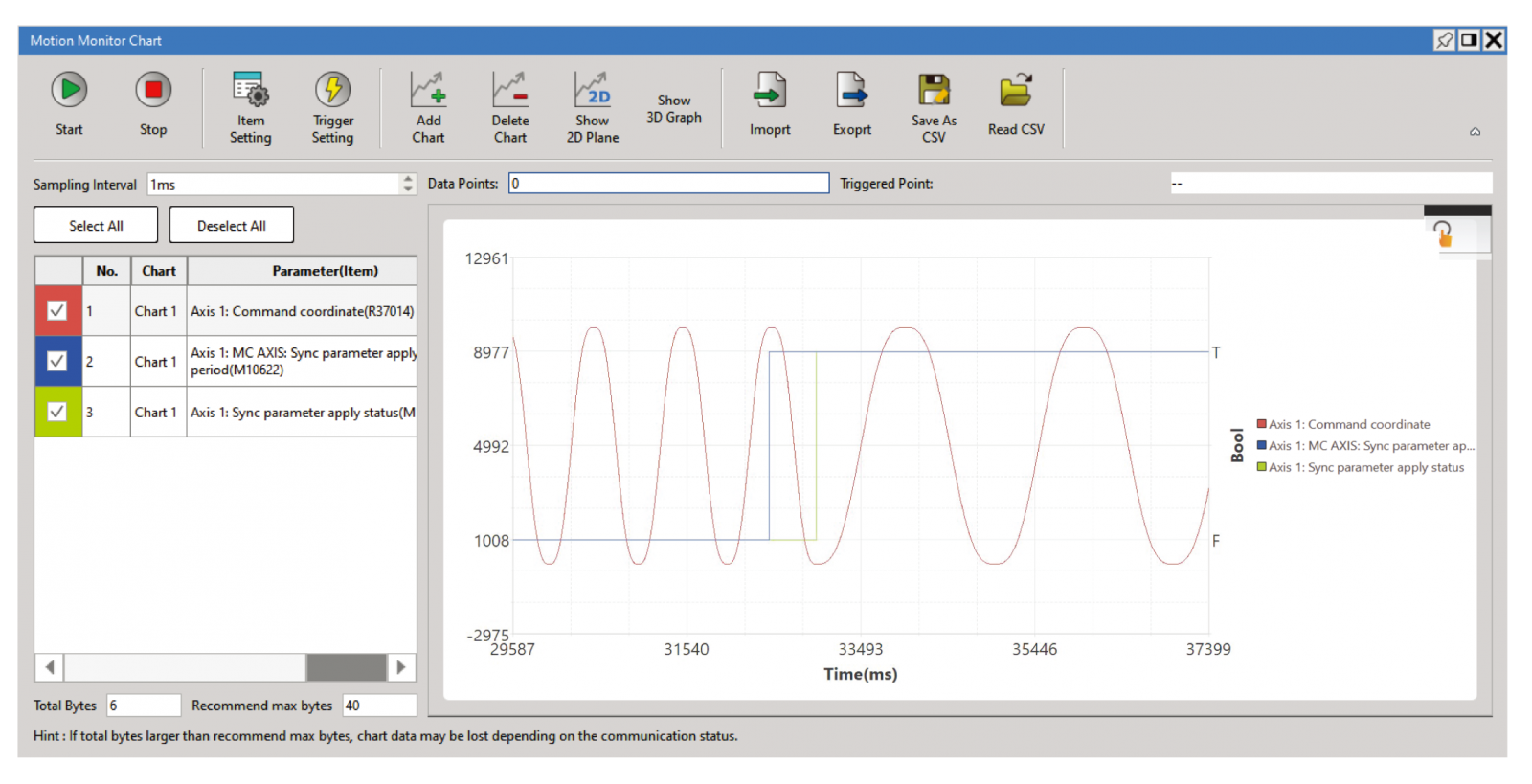

 | Motion 實時監測 對運動點表中之運動設定進行模擬并繪出數值與軌跡 可自行勾選并同時顯示如位置、速度與加速度等數值 無須運行機臺即可快速驗證運動設定之參數是否正確 |
| 獨立運動控制芯片 運動控制與項目邏輯程序獨立運作 即便執行再?gòu)?fù)雜的高速及高精度運動控制需求 也不會受程序掃描周期或其他中斷任務等影響 確保達到最佳的控制精度與穩定性 |
|
| 穩定平滑的控制 于各種運動控制模式中支持S形加減速曲線 可在不降低加、減速度維持既有運行效率的前提下 減少因速度劇烈變化造成的頓挫并使運行更加平順 | |
|
| 16軸同動控制 無需擴充任何運動控制模塊或?qū)⒍嘀鳈C(jī)串接 即可同時控制多達16軸的伺服驅動器 進行高精度的多軸時間同步協作控制 并且各軸可再分別進行更進階的同步軸控制 | ||
| ||
| EtherCAT現場總線可與他牌*EtherCAT伺服無縫連接 并且支持虛擬軸功能 | |
| 標準RJ-45線材 大幅提升裝配效率并同時降低維護成本 | |
| 進階補間與控制 內建直線、圓弧、螺旋等多種補間功能 并能將兩段運動軌跡以輔助圓相互銜接 使轉換過程更平順并減少機構震動 同時亦支持中斷定長與中斷定角 |
|
| | ||
| 多種補間與輔助圓 | 中斷定長與中斷定角 |
| 同步軸控制 不需透過變速齒輪、離合器與軸等機械結構 以M PLC即可設定多軸間連動關系達成同步軸控制 降低機構及維護成本并且增加實時調整同步參數的彈性 |
| 直接于同步軸圖示上點選所欲調整的機構 即可對離合器與齒輪等功能進行細部參數調整 能快速且彈性地改變輸入與輸出軸間的連動性 | |
|
| 電子凸輪 于同步控制之輸出軸支持電子凸輪功能 不需實體凸輪機構也可達成追飛剪等動作 可輕松實現包裝、裁切等復雜機臺應用需求 | |
|
| 透過拖拉即可直觀調整凸輪行程與相位 不需繁復計算與參數設定即可完成凸輪配置 并可便捷快速地匯入與導出凸輪數據 即便不精通凸輪原理也可輕松導入凸輪應用 | |
|
| CAM Pro?le 內建22種凸輪曲線 透過下拉選項即可快速選擇合適曲線 可協助規劃者快速建立各種凸輪輪廓 | |
|
| 同步接點 可設定凸輪相位對應的位開關狀態 以在特定凸輪行程區間啟動加工或協同作業 | |
|
| 凸輪應用 | |||||||
| 追飛剪應用 | 包裝機應用 | 裝瓶應用 | |||||
| | | |||||
| 直觀易用的運動控制 以高度可視化的Motion Flow規劃運動控制任務 可直觀地將控制流程與需求轉換為運動控制程序 無須艱澀的程序編寫也可輕易實現復雜的運動控制 | |
|
| Motion Flow |
|
| 直觀以圖像規劃控制流程完全無須程序編寫 即便復雜的動作也能由運動功能區塊簡明定義 高度可視化讓控制流程與指令用看的即能理解 |
|
| 直觀以圖像規劃控制流程完全無須程序編寫 即便復雜的動作也能由運動功能區塊簡明定義 高度可視化讓控制流程與指令用看的即能理解 |
參數軌跡模擬 |
|
| 對運動點表中之運動設定進行模擬并繪出數值與軌跡 可自行勾選并同時顯示如位置、速度與加速度等數值 無須運行機臺即可快速驗證運動設定之參數是否正確 |
| Motion 實時監測 對運動點表中之運動設定進行模擬并繪出數值與軌跡 可自行勾選并同時顯示如位置、速度與加速度等數值 無須運行機臺即可快速驗證運動設定之參數是否正確 |
|
