HMI——連接小票打印機
 微型小票通常可顯示生產流程時的相關信息，例如日產量、產品名稱日期等可以使庫存管理人員能夠輕松地識別和跟蹤產品。這有助于提高庫存管理的效率和準確性。 |
| 連接配置 |
 | ||
| 接線配置 | ||

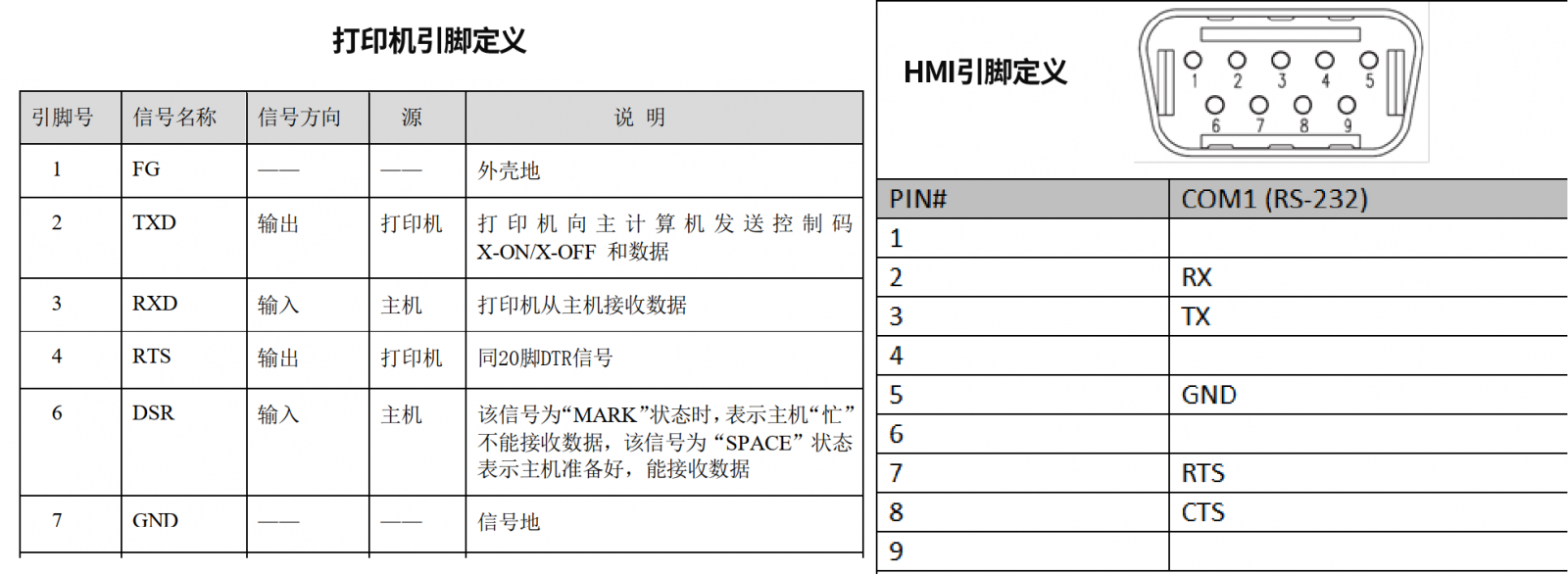

| 下圖為該打印機串口的引腳定義。需要注意的是這邊引腳2是RX 引腳3是TX，所以做跟HMI的連接線的時候2、3引腳要交叉接線。 | ||
 | ||
| FvDesigner 配置 | ||

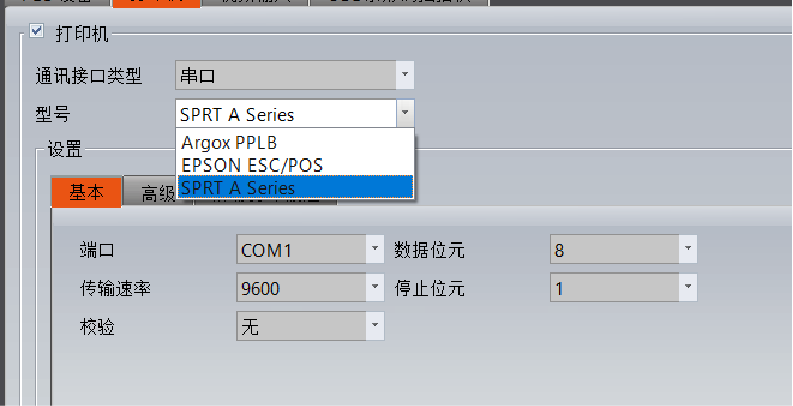

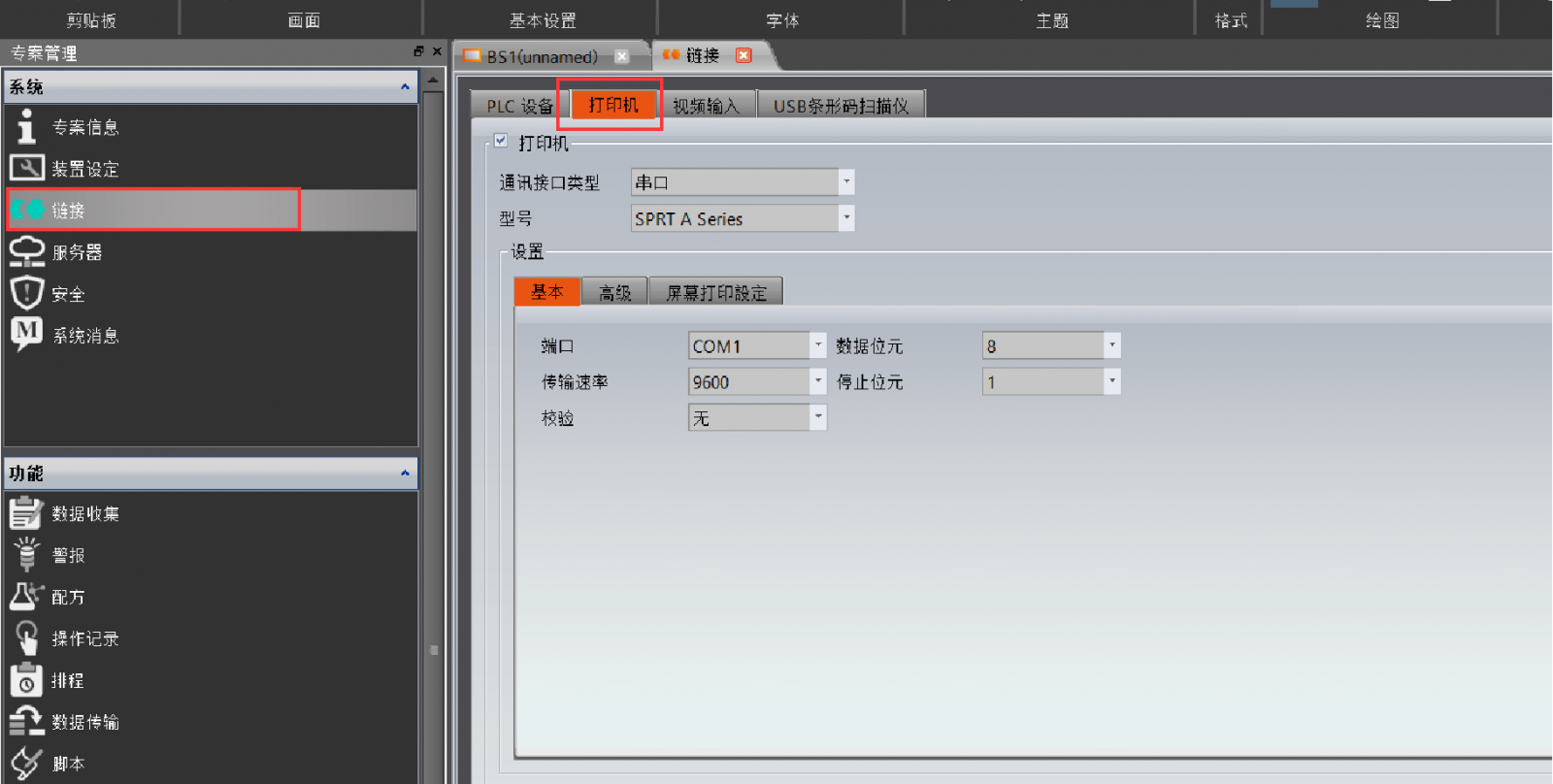

| 在【鏈接】-【打印機】選項中 設置對應打印機的類型與通訊參數 |  | |
 | ||
| 軟件設置 |

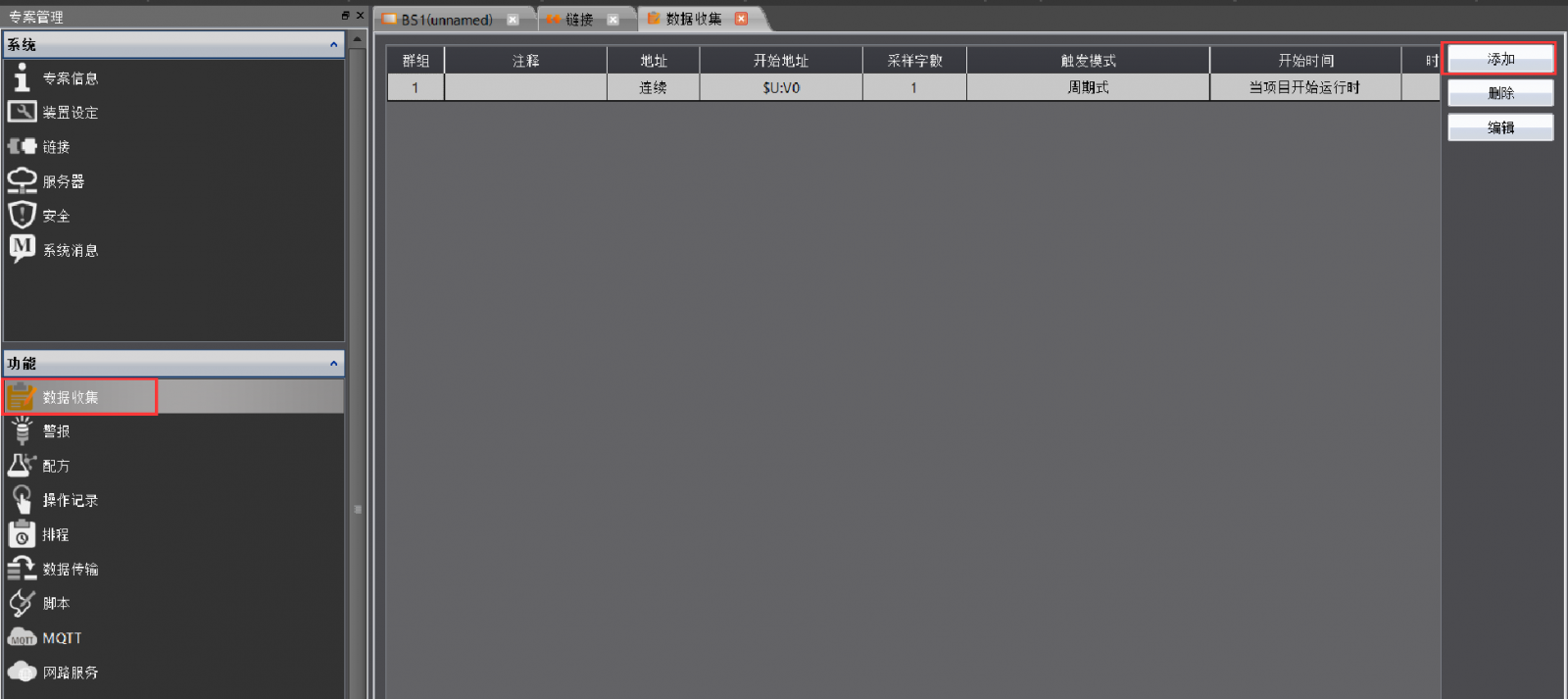

| 1.在觸摸屏軟件中【數據收集】選項卡中，添加一個群組 | ||
 | ||

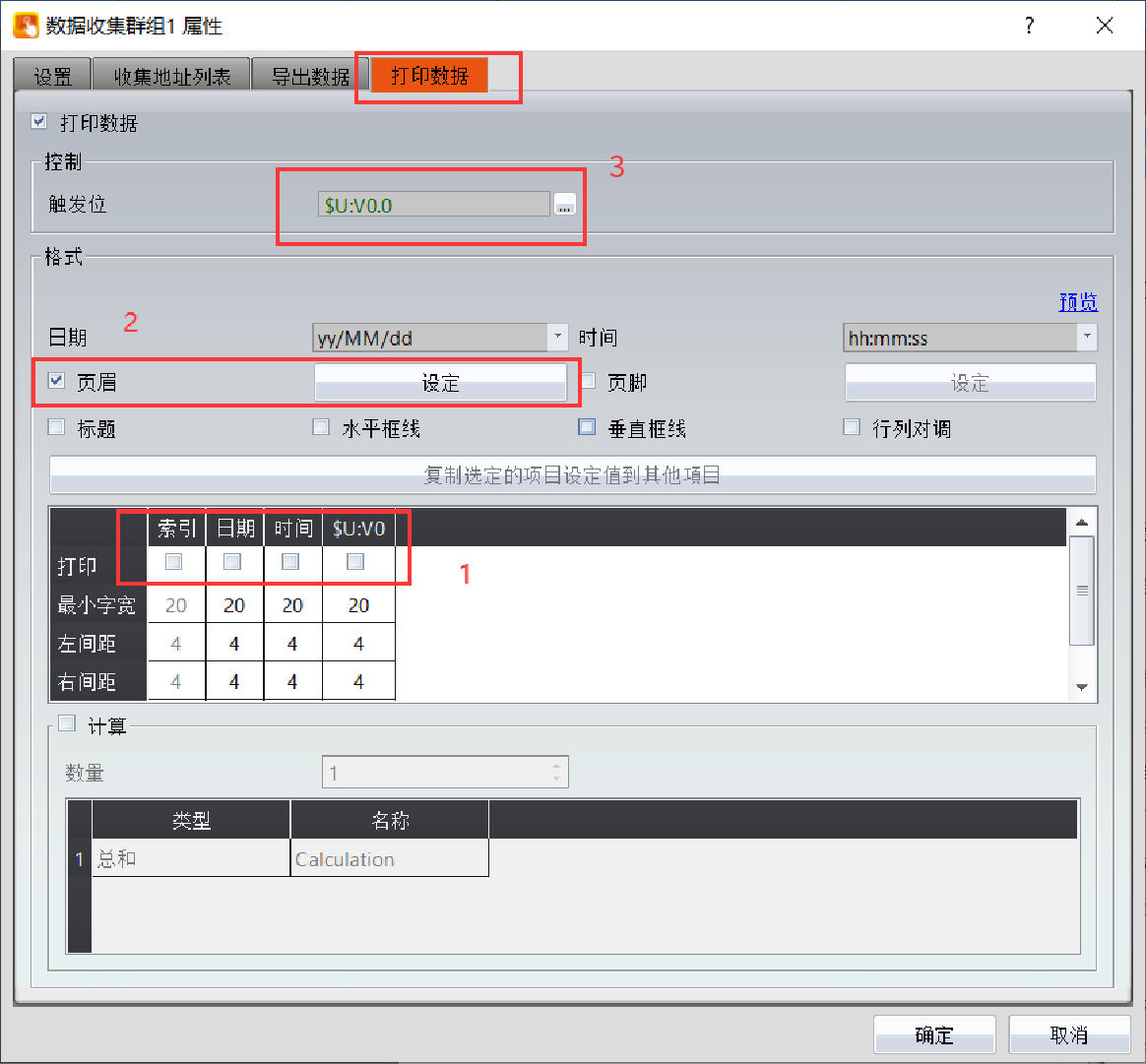

| 2. 選擇【打印數據】選項卡 | ||
| Ⅰ-如果不需要打印群組地址，則去掉勾選 Ⅱ-可設置頁眉頁腳數據打勾頁眉，選擇設定按鈕 Ⅲ-設置好需要觸發打印的控制信號 |  |
| 2. 打勾動態選項 | |

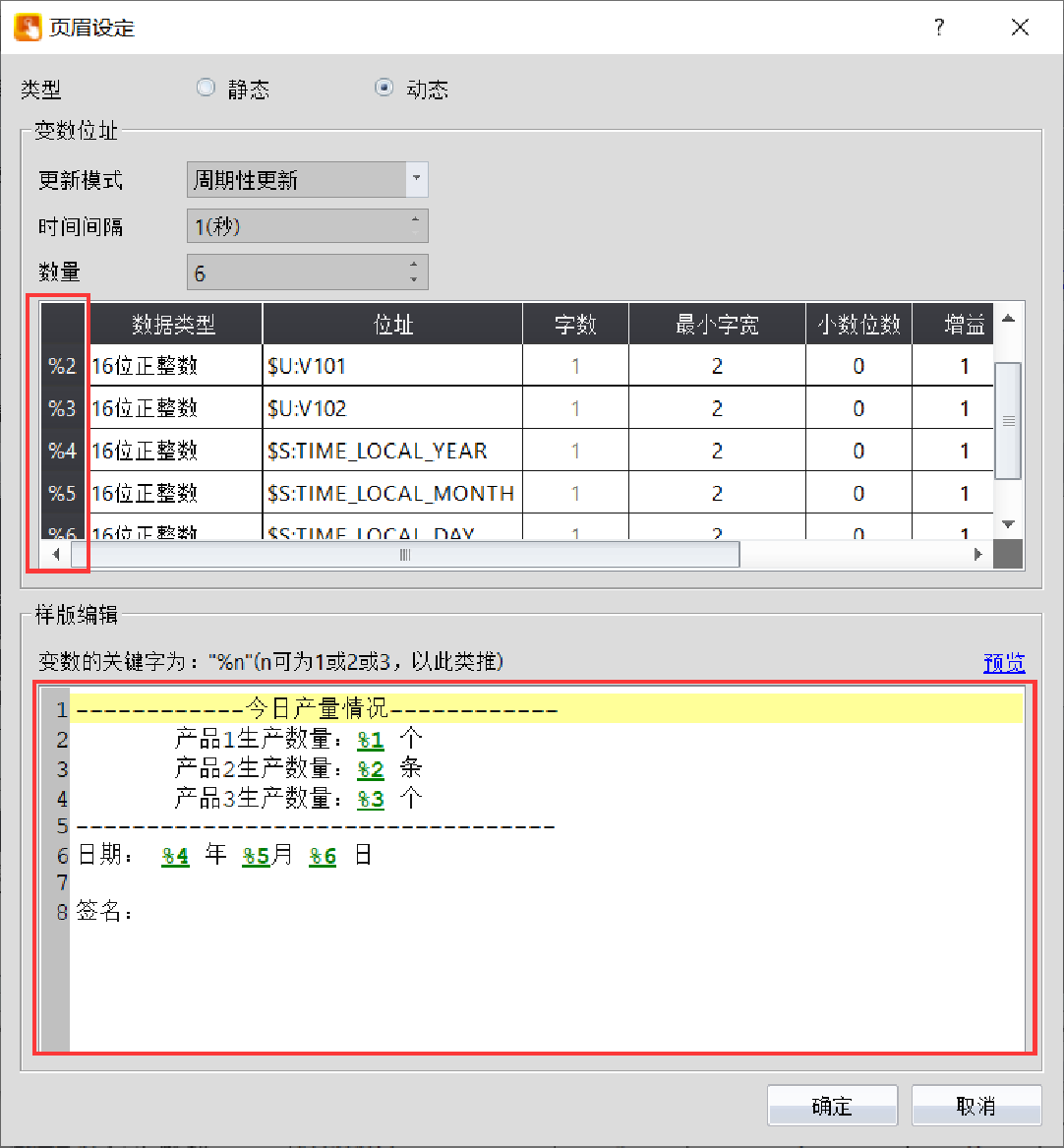

| Ⅰ-根據需求設置更新模式以及需要的動態數據數量并在表格中調整地址與數據類型 Ⅱ-在樣板編輯中，排布要需要打印的樣式以及內容其中需要使用到動態數據的位置采用 %N 的方式進行填寫 |  |
| 打印操作 |

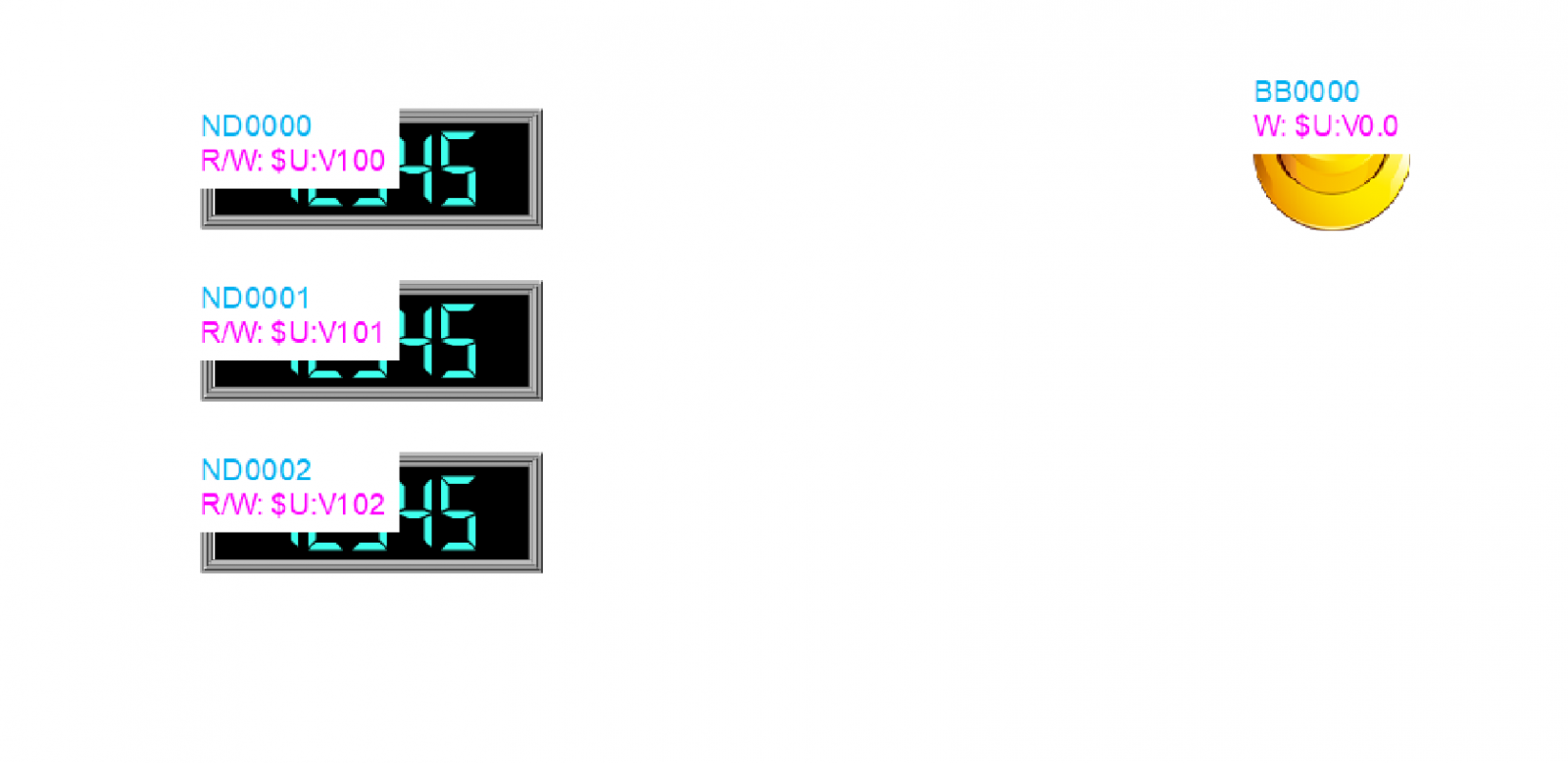

| 在界面上配置所需的參數控件與地址 | ||
 | ||

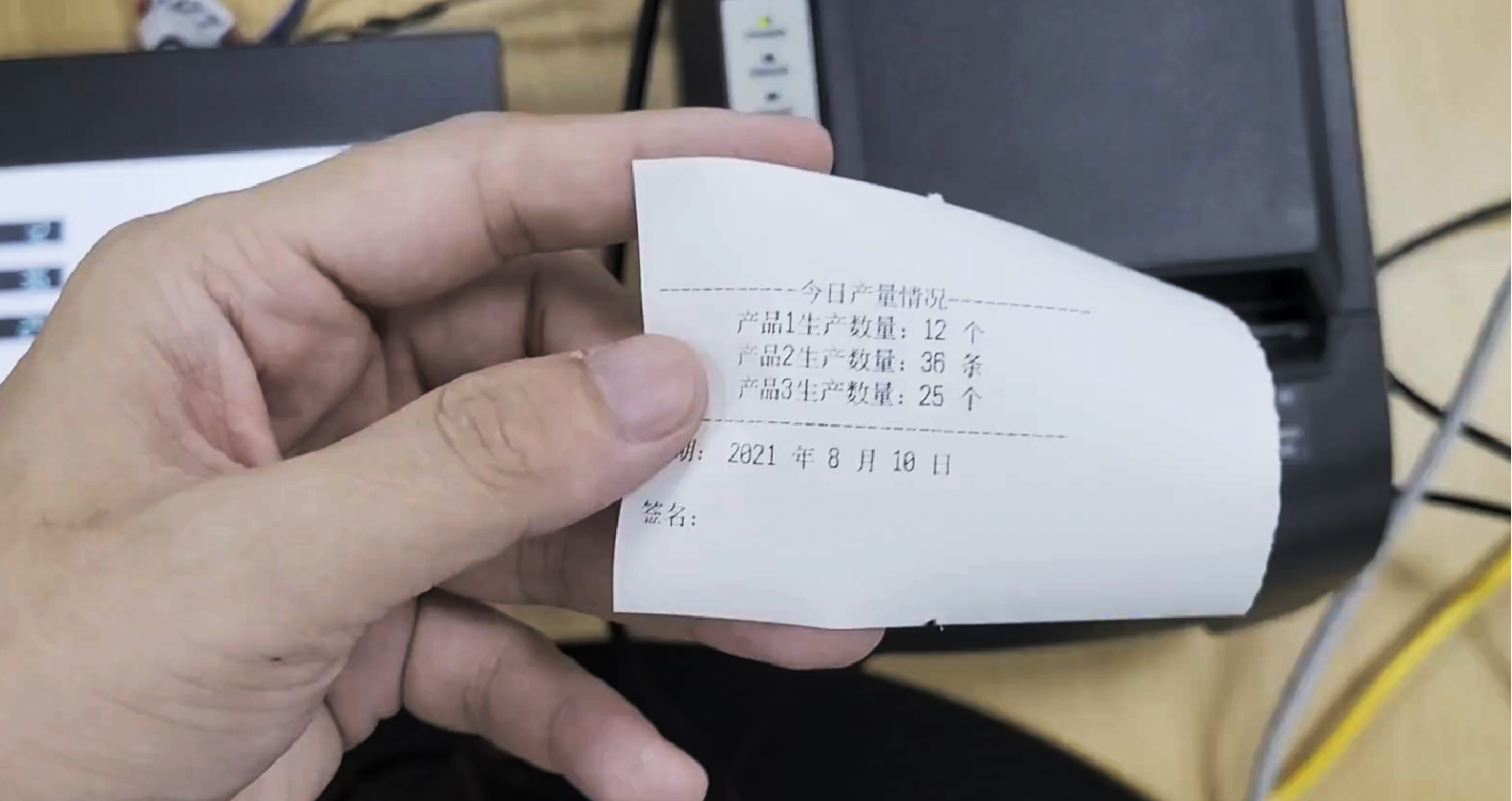

| 實際打印效果 | ||
 | ||
