HMI——連接標簽打印機
 產品標簽通常包含有關產品的關鍵信息，例如價格、成分、生產日期等可以使庫存管理人員能夠輕松地識別和跟蹤產品。這有助于提高庫存管理的效率和準確性。 |
| 連接配置 |
| 打印軟件設置 | ||
| 本功能支持打印機為 ARGOX公司支持PPLB協議的打印機,使用RS232串口發送數據打印。 本案例使用打印機為 ARGOX CP-2140 | ||
 | ||

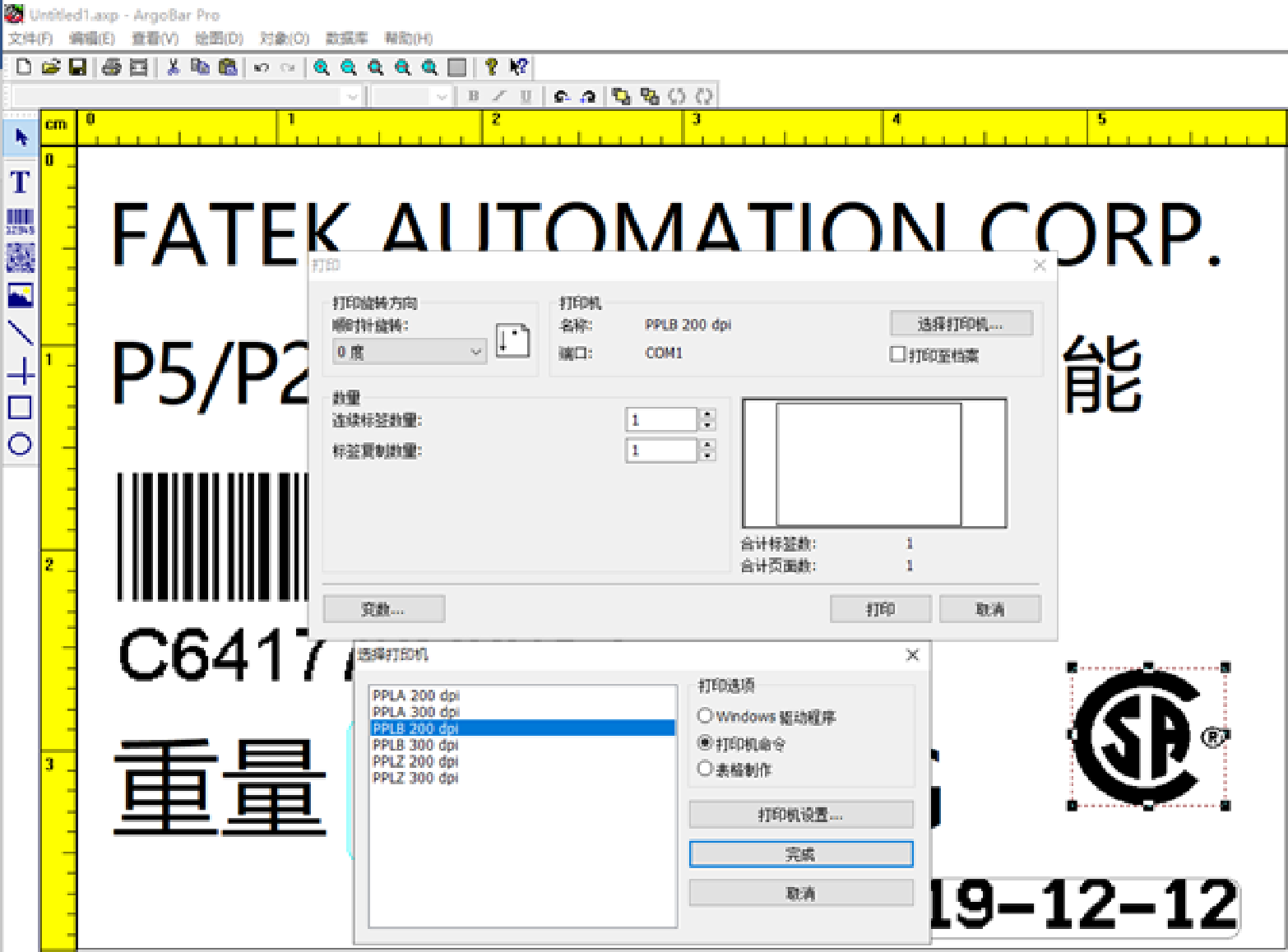

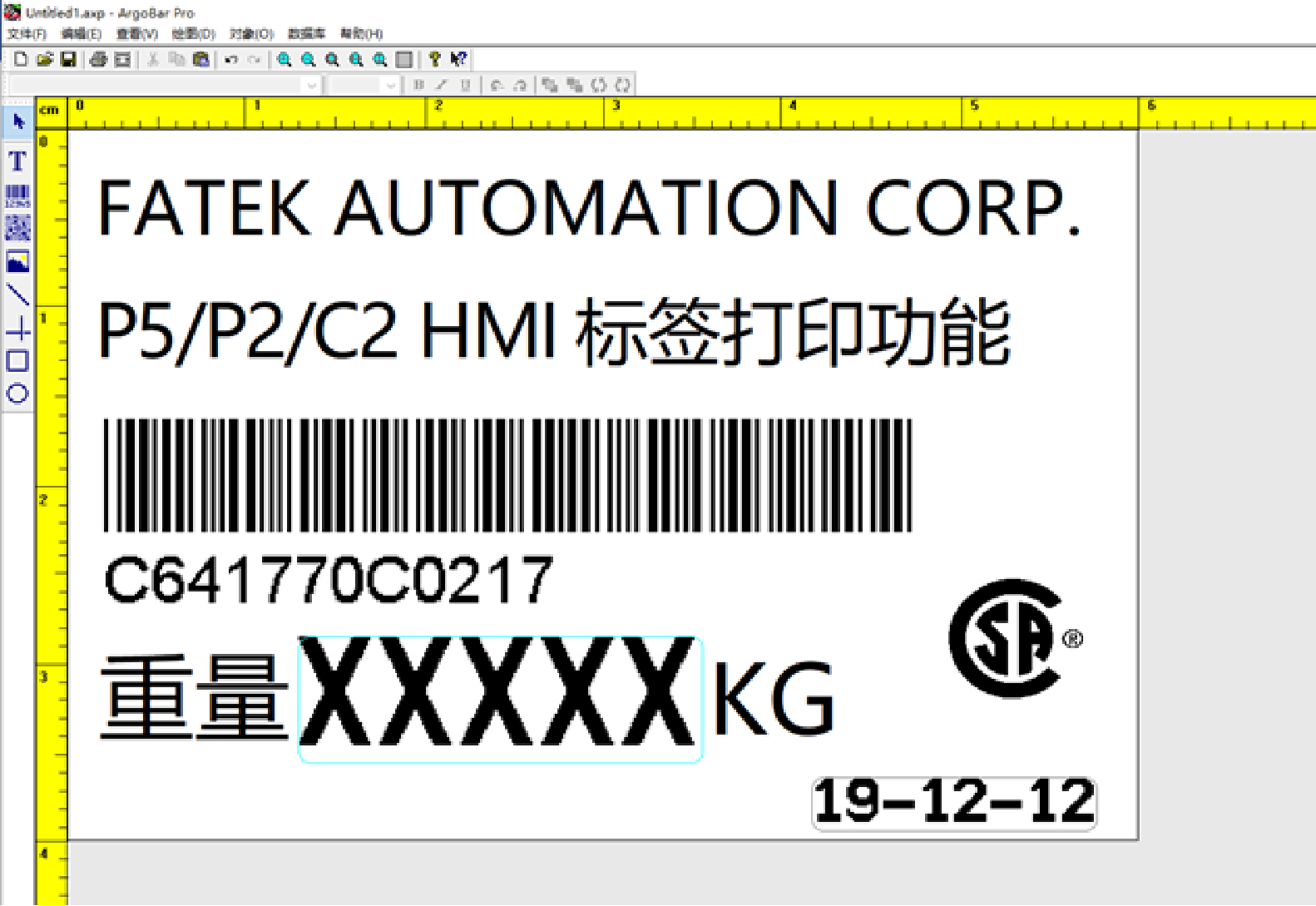

| 1.先下載標簽編輯檔案ArgoBar Pro，對標簽進行編輯排版樣式 如下圖編輯圖形。 | ||
 | ||
| 2. 使用電腦上串口測試打印確認打印機功能是否正常。 | ||
 | ||

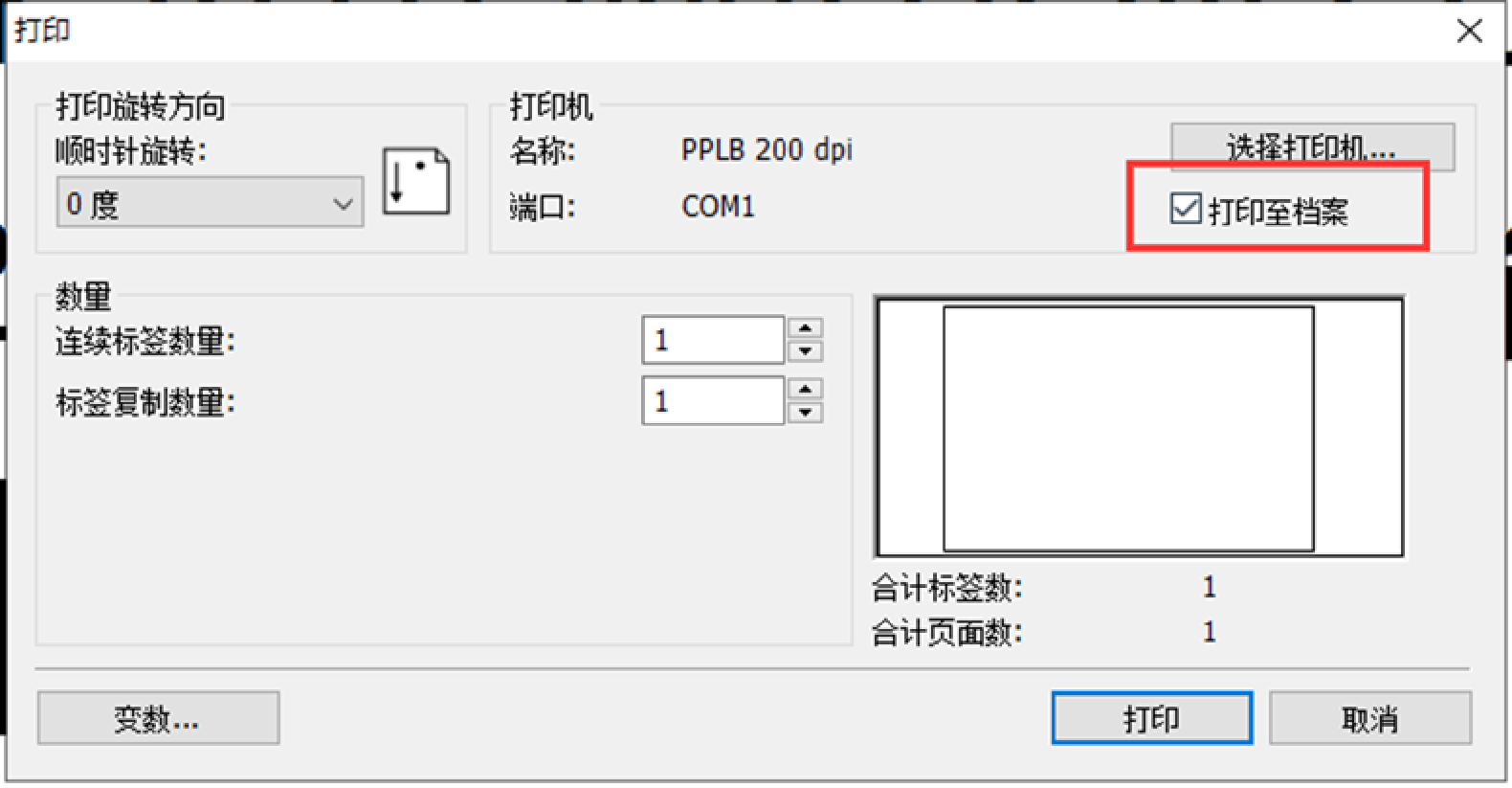

| 3. 串口可以正常打印后，就可以導出PRN文件。導出方法為在打印的時候勾選“打印至檔案”。 | ||
 | ||
| 接線配置 | |

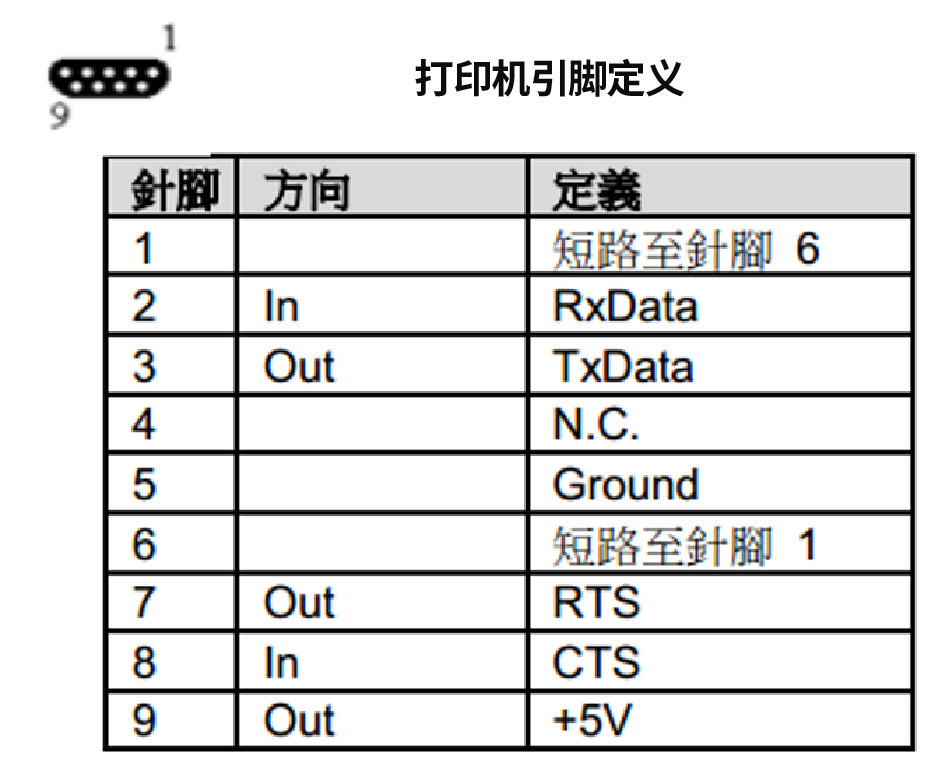

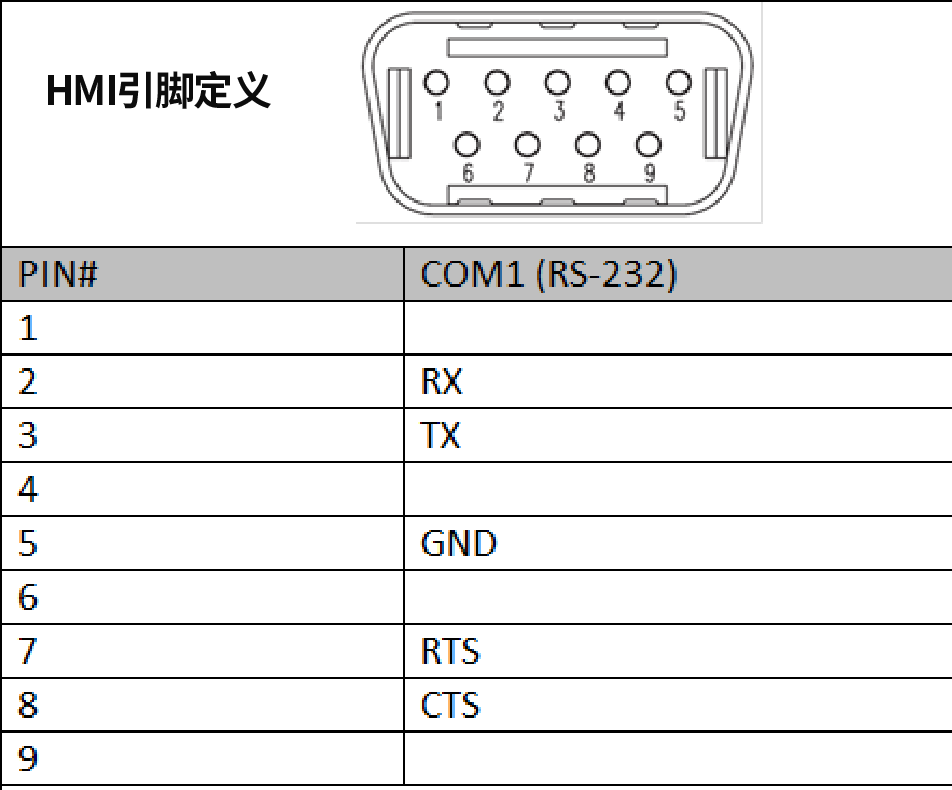

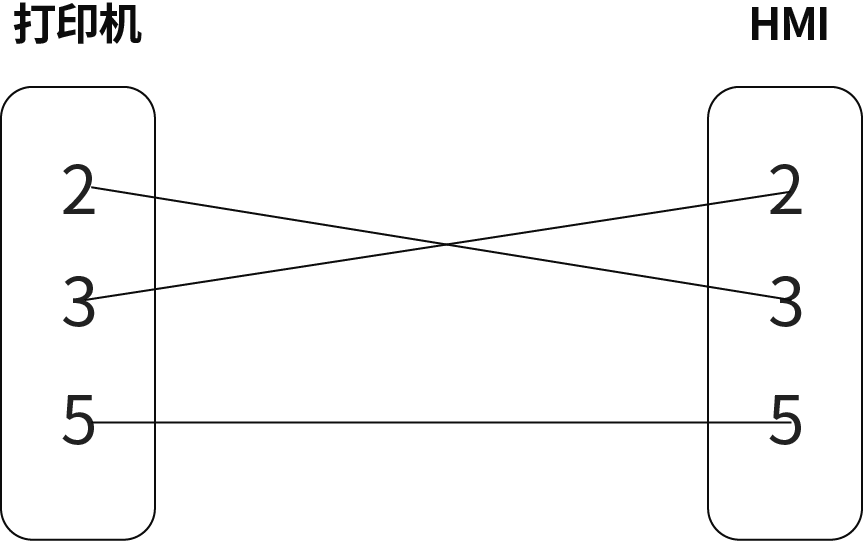

| 需要注意通訊線連接方式，下圖為打印機串口的引腳定義。實際測試只需接 2 3 5 這三個引腳即可正常打印。需要注意的是這邊引腳2是RX 引腳3是TX，所以做跟HMI的連接線的時候，2、3引腳要交叉連接。 |
 |  |
 | |
| FvDesigner軟件設置 | |

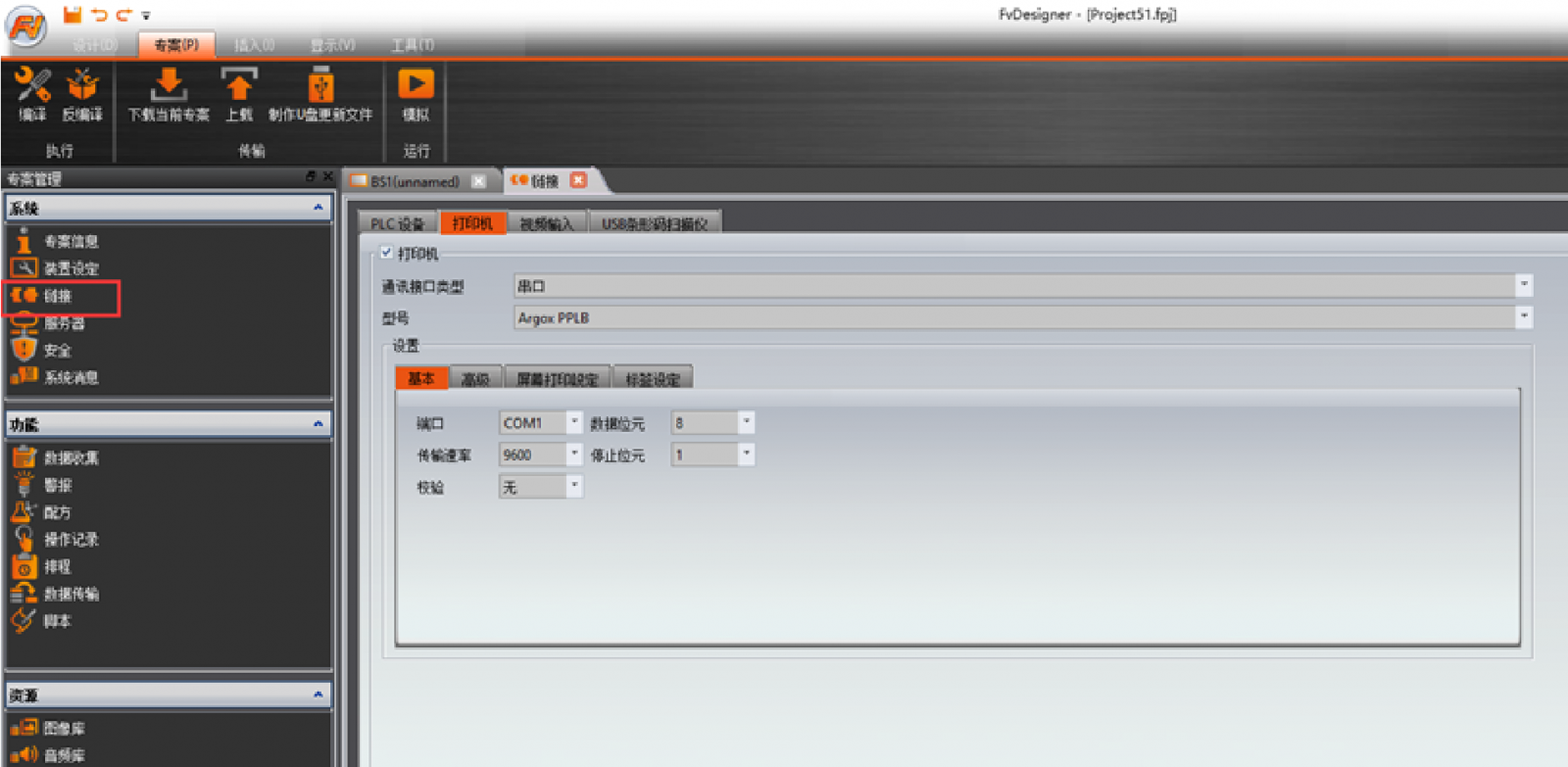

| 1. 打開觸摸屏軟件，鏈接—打印機，設置打印機型號并選擇COM1（RS232）通訊參數與打印機一樣。 | |
 | |
| 2. 在打印機設定里面選擇標簽設定。添加選擇前面步驟生成的PRN文件。可以添加多個標簽，通過標簽編號確認要打印哪個標簽。 | |
 | |

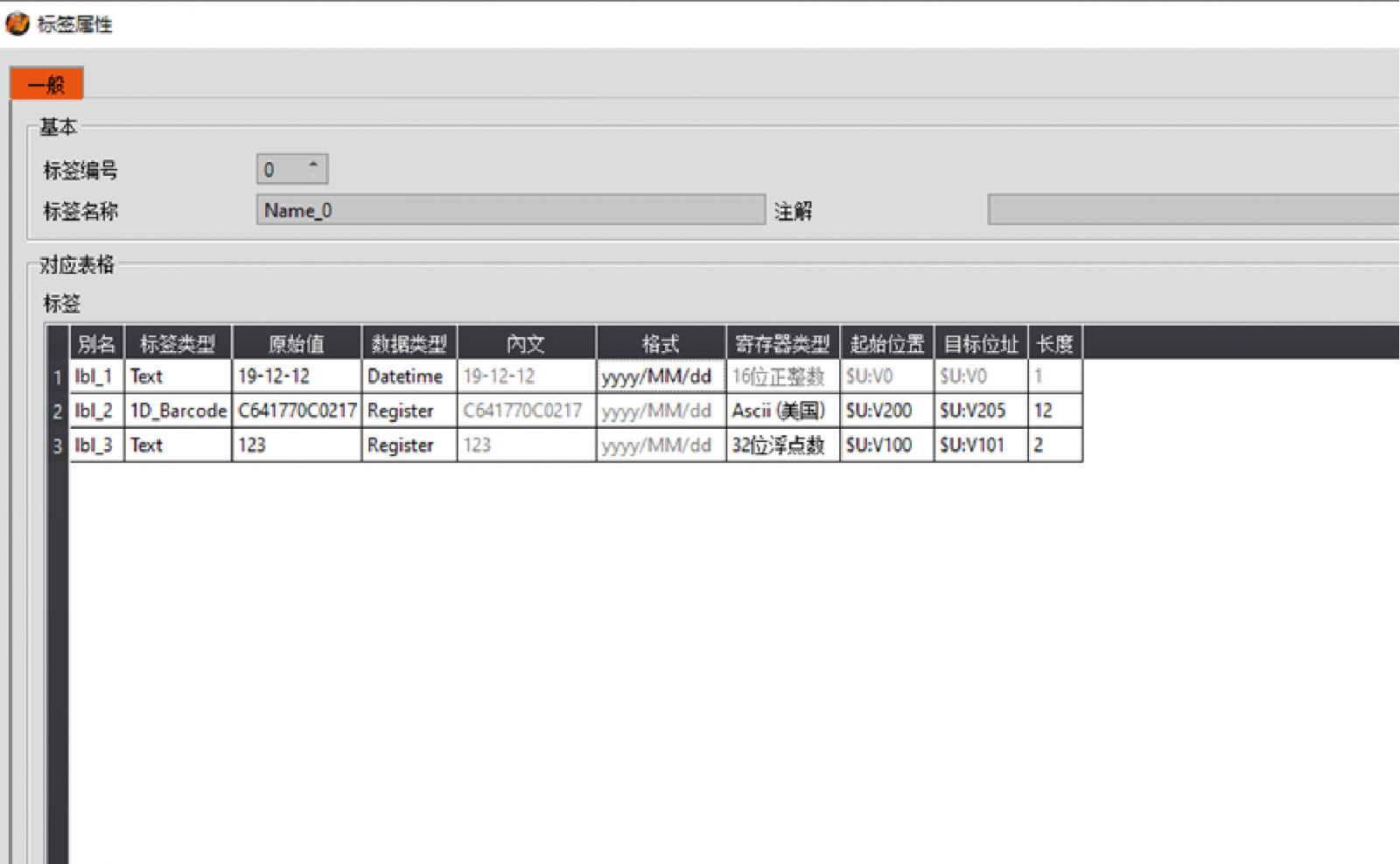

| 3. 添加完成后可以在標簽塑型設置添加的這個標簽。 便簽編號：當前標簽編號，打印的時候選擇需要打印標簽的編號。 標簽名稱：隨便設置，設置方便自己區分就可以。 標簽表格：里面有3行，即之前通過ARGOBAR PRO軟件創建的標簽 PRN文件中里面有3個變量，即可在這邊修改,需要修改數據類型。 Lbl1為日期：就修改數據類型為Datetime ，可修改日期格式。 Lbl2為條碼內容：選擇數據類型為Register，并設置寄存器類型與長度。打印的時候就會把V200~V205存放的12個字符作為條碼打印出來。 LBL3為標簽中的重量：數據類型也要設置為Register，寄存器設置成浮點數。打印的時候會把V100的數據打印出來。 如下圖中 | |
 | |

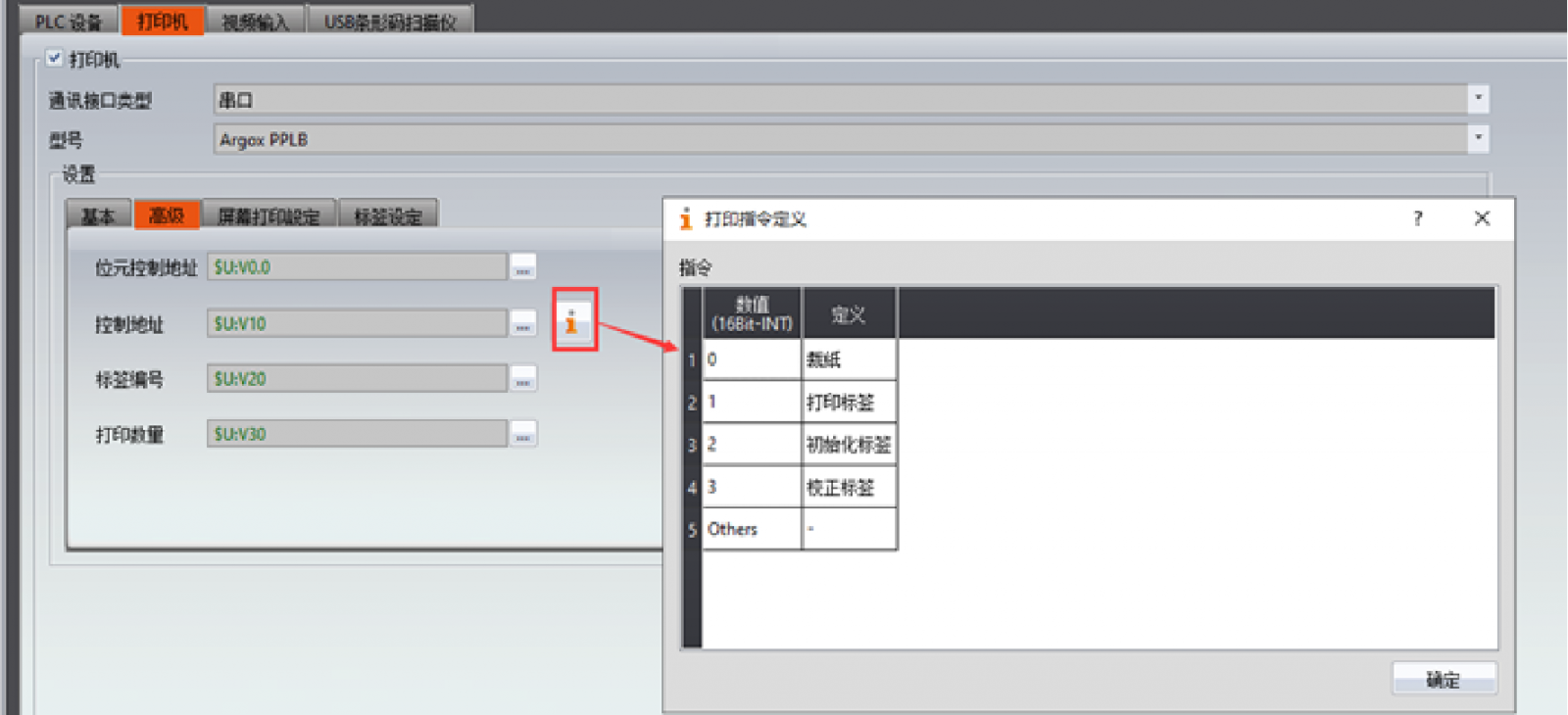

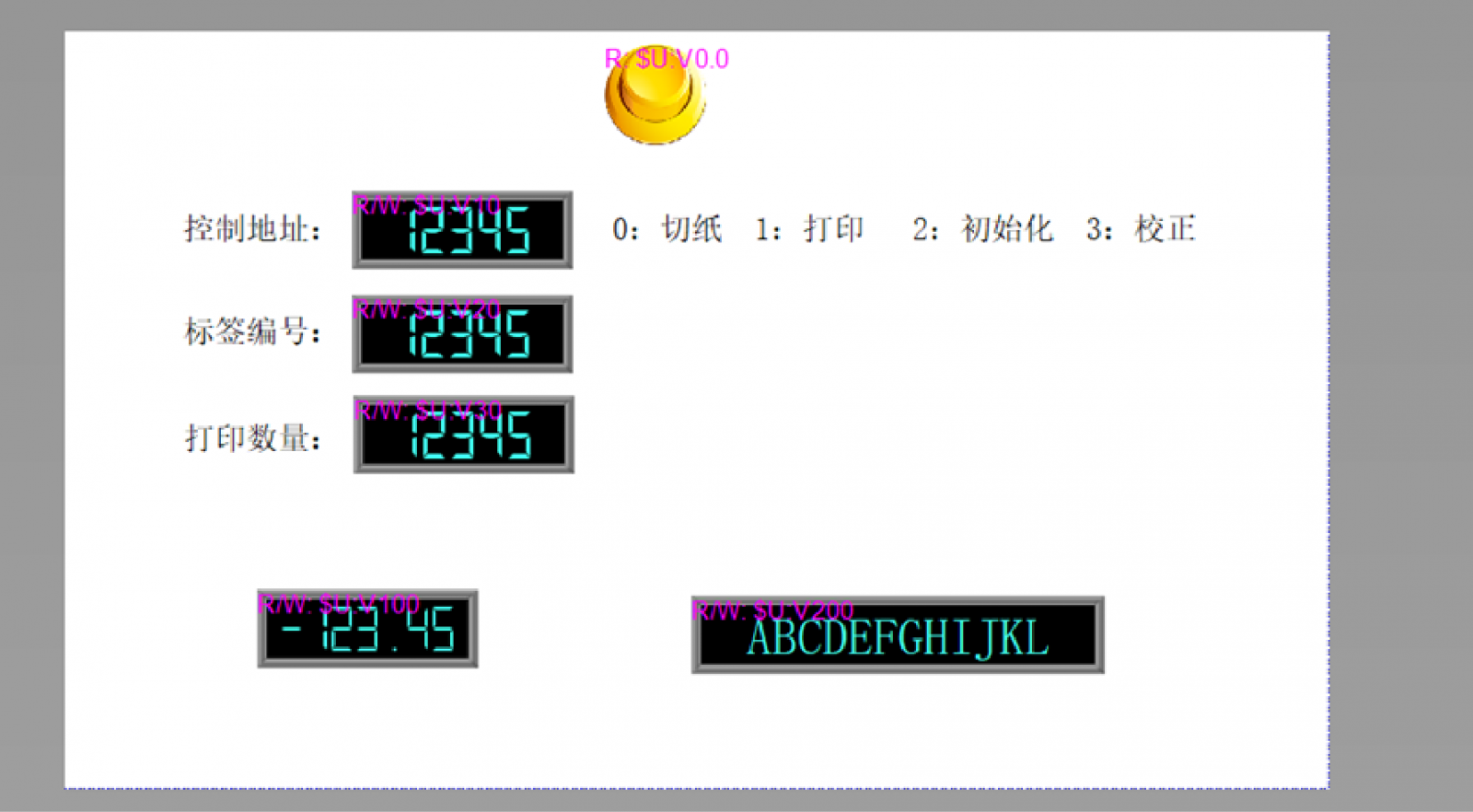

| 4. 設置完標簽設定后，在【高級】里面設置控制地址。 位元控制觸發指定的控制指令 控制地址選擇打印機動作指令，如裁紙、打印、初始化、校正等 標簽編號選擇需要打印的標簽編號 打印數量設定需要打印多少份 | |
 |
| 打印操作 |
| 創建好界面控制相關，就可以下載到觸摸屏進行打印。更換標簽后需要設置指令初始化標簽（指令2），再進行打印（指令1） | ||
 | ||

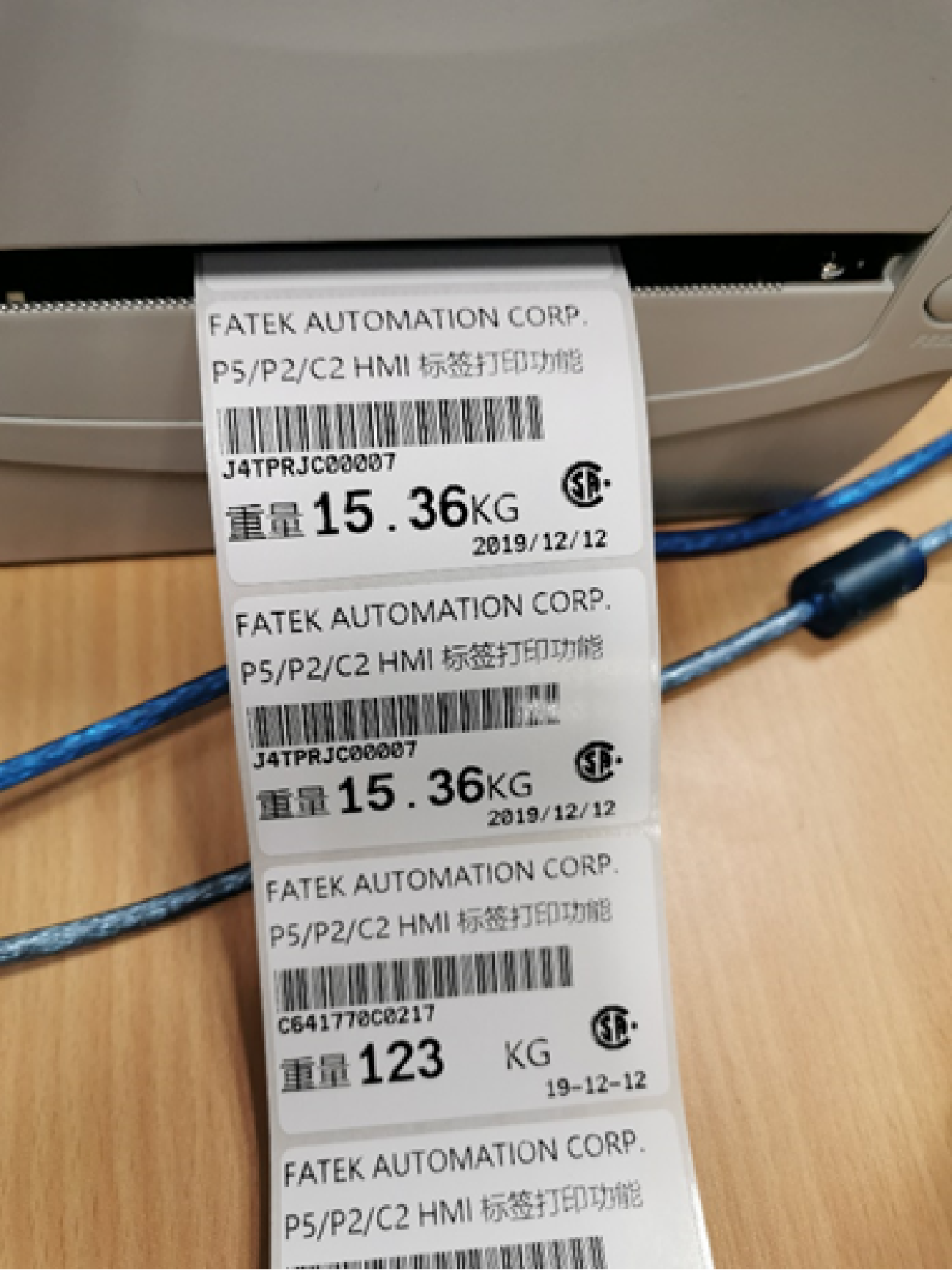

| 打印出效果如下圖 | ||
 | ||
| 注意事項 | ||
| 1. 如果操作發現無法進行打印，需要確認下通訊線是否正確，電腦直接用串口打印是否能打印 ? 或者打印機跟人機都重啟一下。在或則初始化打印機設置。 | ||
| 2. 初始化標簽時打印機上的ready燈會閃爍，需要等待不閃爍了再執行打印。 | ||
